錨固件分為機(jī)壓成型和澆筑成型，根據(jù)客戶要求可選用與爐襯澆注料基本相同的材質(zhì)，經(jīng)高溫?zé)Y(jié)而成。該產(chǎn)品具有強(qiáng)度高、抗沖刷性能好，耐剝落性好，與爐襯澆注料膨脹基本一致。加熱爐錨固磚生產(chǎn)廠家為您推薦高鋁質(zhì)錨固磚。

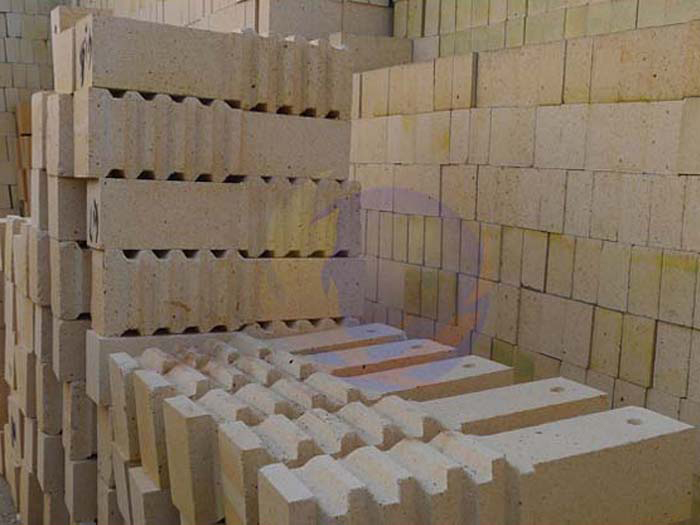

加熱爐錨固磚生產(chǎn)廠家生產(chǎn)銷售的高鋁質(zhì)錨固磚是氧化鋁含量在48%以上的一種硅酸鋁質(zhì)耐火材料。由礬土或其他氧化鋁含量較高的原料經(jīng)成型和煅燒而成。熱穩(wěn)定性高，耐火度在1700℃以上。抗渣性較好。

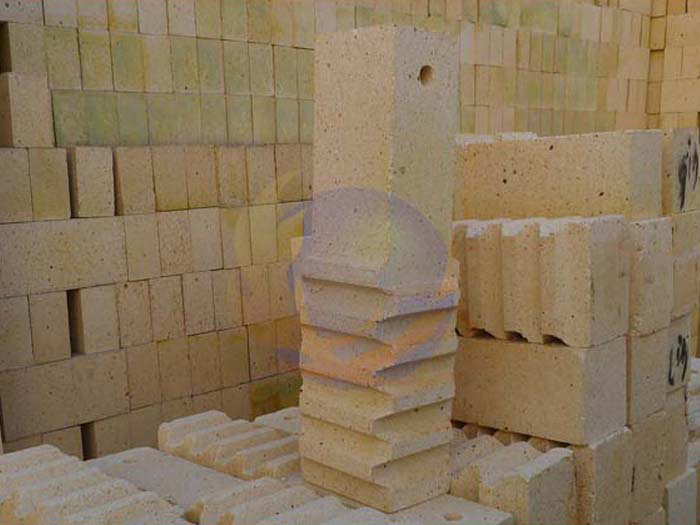

高鋁耐火磚的重要工作性質(zhì)之一是在高溫下的結(jié)構(gòu)強(qiáng)度，這一特性通常用荷重軟化變形溫度來評(píng)定。也測定其高溫蠕變性來反映其高溫結(jié)構(gòu)強(qiáng)度。試驗(yàn)結(jié)果表明，荷重軟化溫度隨Al2O3含量的增加而提高。

Al2O3含量在70%以下的高鋁耐火磚，荷重軟化溫度取決于莫來石晶相和液相間的數(shù)量比例，隨莫來石的數(shù)量增加而提高。液相的數(shù)量和性質(zhì)對荷重軟化溫度有明顯的影響。因此，降低原料中雜質(zhì)含量，有利于改善荷重軟化溫度及高溫蠕變性。

高溫機(jī)械性能不完全取決于高鋁磚內(nèi)的Al2O3含量，更取決于形成的晶體形狀及玻璃相數(shù)量，組成與粘度。對高鋁磚進(jìn)行的蠕變試驗(yàn)或剛性模量和斷裂模量的研究表明，莫來石質(zhì)磚高溫機(jī)械性能好于高Al2O3含量的磚。LZ-75牌號(hào)的高鋁磚，盡管形成大量的高耐火度的α-剛玉晶體，呈粒、柱狀，其微觀結(jié)構(gòu)堅(jiān)固性不亞于莫來石結(jié)構(gòu)，但在應(yīng)力作用下晶間少量的玻璃液使其產(chǎn)生滑移，引起結(jié)構(gòu)變形、強(qiáng)度下降。莫來石質(zhì)磚，如LZ-65、LZ-55牌號(hào)，主要是莫來石晶體，呈針狀，形成交叉網(wǎng)絡(luò)結(jié)構(gòu)，玻璃相充填其間，能承受應(yīng)力，不易變形，具有良好的高溫強(qiáng)度，尤其用硅線石族原料制的磚，原料純度高，經(jīng)過燒成生成莫來石與SiO2除少量的SiO2與微量雜質(zhì)形成玻璃相外，其余的SiO2生成方石英充填于莫來石晶間，在冷卻后產(chǎn)生膨脹。

鄭州榮盛耐材有限公司生產(chǎn)銷售耐火材料多年，多年的經(jīng)驗(yàn)使得我們更加，如果您對加熱爐錨固磚有需求，或是加熱爐錨固磚生產(chǎn)廠家有疑問，歡迎致電榮盛耐材有限公司，我們將會(huì)為您提供質(zhì)的耐火材料和貼心的服務(wù)。
